LIFTPAL Élévateur continu palettes grandes cadences
Le Liftpal, constitue une interface entre 2 niveaux
permettant de réaliser un passage pont entre 2 bâtiments ( ou zones )
Cet élévateur de palettes atteint des cadences de 180 à 2000 produits / heure
et il autorise des charges de 5 à 1500 Kg en version standard.
L'élévateur LIFTPAL permet ainsi de transporter des Palettes
mais aussi des cartons , bacs , caisses , containers , packs , colis ,sacs , futs...
Les Points forts d élévateur de palettes LIFT PAL:
• Ascenseur continu
• Cadence très rapide
• Capotage de sécurité
• Construction robuste
• Descenseur continu
• Entretien minimum
• Fiabilité
• Fonctionnement automatique
• Fonctionnement continu
• Maintenabilité pratique
• Performances sans équivalences
• Protection personnel
• Prix très compétitif
• Rapidité mise en place
• Résistances en milieu industriel
• Retour sur investissement rapide
• Robustesse
• Sécurité personnel
• Solidité
Exemple offre type LIFTPAL
Rappel des données (palette 1200 x 1000 x2100 H 1200 kg)
Plan dimensionné pour palette ci-dessous
longueur 1200
Largeur 800 ou 100
Largeur de passage entre cornière plateau 1150
Charge 1050 Kg voir 1200 kg
Hauteur 2090 maxi
Poste 1 : 1x rampe en tole galvanisée
Largeur 1100
Longueur 1200
Hauteur 0125
Chassis acier galvanisé
Avec renfort
Avec reprise ancrage
Avec ancrage
Avec reprise sur poste 2
Poste 2 : 1x convoyeur 3 voies à rouleaux diamètre 89
Largeur 1100 EL 1160
Longueur 1587.5
Hauteur 0000 à 0125
Rouleau diamètre 89 AA 158.75
Chassis acier électro zingué
Moto réducteur bonfiglioli IP 55
Montage sur le coté
Tension 220 / 380 volts 50 Hz
Vitesse de manutention 11.5 m/mn
Avec support double réglable
Avec reprise ancrage
Avec ancrage
Avec reprise sur poste 3
Poste 3 : 1x convoyeur rouleaux diamètre 89
Largeur 1100 EL 1160
Longueur 1428.8
Hauteur 0000 à 0125
Rouleau diamètre 89 AA 158.75
Chassis acier électro zingué
Moto réducteur bonfiglioli IP 55
Montage sur le coté
Tension 220 / 380 volts 50 Hz
Vitesse de manutention 11.5 m/mn
Avec support double réglable
Avec reprise ancrage
Avec ancrage
Avec reprise sur poste 4
Poste 4 : 1x convoyeur rouleaux diamètre 89
Largeur 1100 EL 1160
Longueur 1428.8
Hauteur 0000 à 0125
Rouleau diamètre 89 AA 158.75
Chassis acier électro zingué
Moto réducteur bonfiglioli IP 55
Montage sur le coté
Tension 220 / 380 volts 50 Hz
Vitesse de manutention 11.5 m/mn
Avec support double réglable
Avec reprise ancrage
Avec ancrage
Avec reprise sur poste 5
Poste 5 : 1x convoyeur rouleaux diamètre 89
Largeur 1100 EL 1160
Longueur 1389.4
Hauteur 0000 à 0125
Rouleau diamètre 89 AA 158.75
Chassis acier électro zingué
Moto réducteur bonfiglioli IP 55
Montage sur le coté
Tension 220 / 380 volts 50 Hz
Vitesse de manutention 11.5 m/mn
Avec support double réglable
Avec reprise ancrage
Avec ancrage
Poste 6 : 1x portique et porte rapide
palette 1200 x 1000 x2100 H
sans habillage sans isolation
Poste 7 : 1x convoyeur rouleaux diamètre 89
Largeur 1100 EL 1160
Longueur 1389.4
Hauteur 0000 à 0125
Rouleau diamètre 89 AA 158.75
Chassis acier électro zingué
Moto réducteur bonfiglioli IP 55
Montage sur le coté
Tension 220 / 380 volts 50 Hz
Vitesse de manutention 11.5 m/mn
Avec support double réglable
Avec reprise ancrage
Avec ancrage

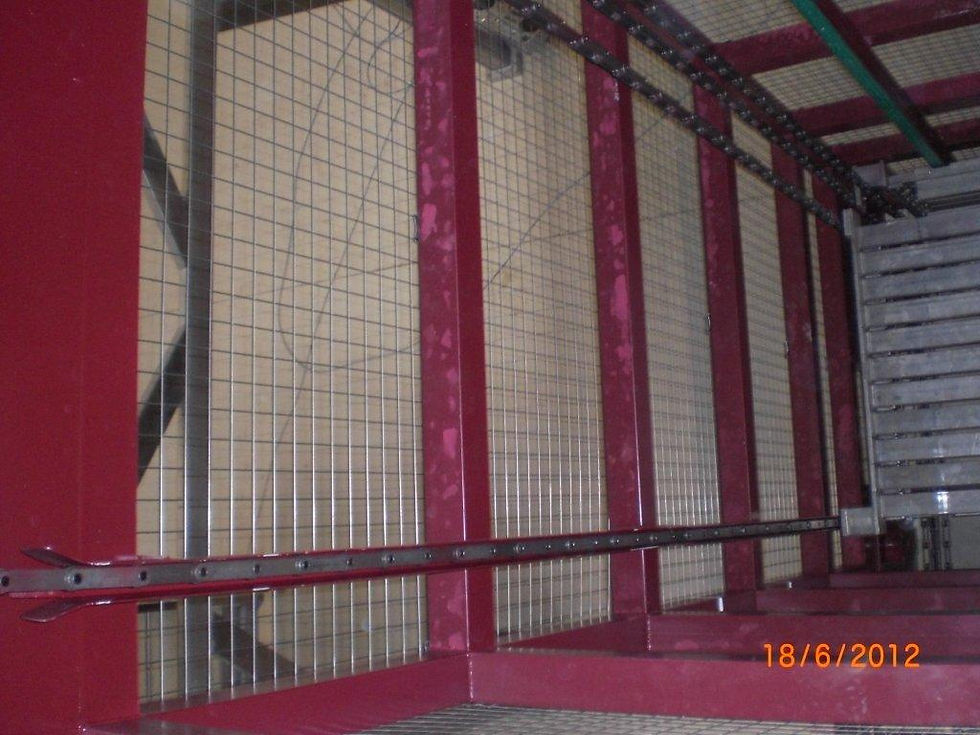

Poste 8 : 1x Liftpal 100 élévateur continu
Largeur plateau 1150
Longueur AA 1500
Hauteur 0000 à 5800
Chaine 100 pignon 8 dents
Chassis acier peint habillage tole zingué SR40
Moto réducteur bonfiglioli IP 55
Montage sur le coté
Tension 220 / 380 volts 50 Hz
Vitesse de manutention 11.5 m/mn
Avec support réglable
Avec reprise ancrage
Avec ancrage
Avec 2 panneaux grillagsés en aval
Poste 9 : 1x convoyeur rouleaux diamètre 89
Largeur 1100 EL 1160
Longueur 1389.4
Hauteur 0000 à 0125
Rouleau diamètre 89 AA 158.75
Chassis acier électro zingué
Moto réducteur bonfiglioli IP 55
Montage sur le coté
Tension 220 / 380 volts 50 Hz
Vitesse de manutention 11.5 m/mn
Avec support double réglable
Avec reprise ancrage
Avec ancrage
Poste 10 : 1x convoyeur rouleaux diamètre 89
Largeur 1100 EL 1160
Longueur 1428.8
Hauteur 0000 à 0125
Rouleau diamètre 89 AA 158.75
Chassis acier électro zingué
Moto réducteur bonfiglioli IP 55
Montage sur le coté
Tension 220 / 380 volts 50 Hz
Vitesse de manutention 11.5 m/mn
Avec support double réglable
Avec reprise ancrage
Avec ancrage
Poste 11 : 1x convoyeur 3 voies à rouleaux diamètre 89
Largeur 1100 EL 1160
Longueur 1587.5
Hauteur 0000 à 0125
Rouleau diamètre 89 AA 158.75
Chassis acier électro zingué
Moto réducteur bonfiglioli IP 55
Montage sur le coté
Tension 220 / 380 volts 50 Hz
Vitesse de manutention 11.5 m/mn
Avec support double réglable
Avec reprise ancrage
Avec ancrage
Avec reprise sur poste 10
Poste 20 : 1x transport
Poste 30 : 1x montage mecanique
Poste 40 : 1x fourniture et montage automatisme
Automate SIEMENS
Aucun moteurs dessous les convoyeurs , moteurs installés en latéral
câbles Blindés pour les parties en mouvements
capteurs et supports capteurs ,Cellule
Coffrets Polyester
ensemble installation sécurisée
Arrêts d'urgence
chemin de câbles
